空气悬浮离心风机利用永磁高速电机、悬浮轴承，智能变频器等多项核心技术的单级高速离心鼓风机，与现有的传统离心鼓风机相比，它能节省30%-50%电费及耗能，并且具有噪音小(低于70分贝),无需要维护等特点。目前已在韩国、日本、美国、欧洲等国家成功运行，广泛运用于污水处理、钢铁厂、化工厂、发电厂、气力输送、水泥厂等各个领域。

●超高效率

●超长寿命

●超低噪音

●高性价比

产品介绍

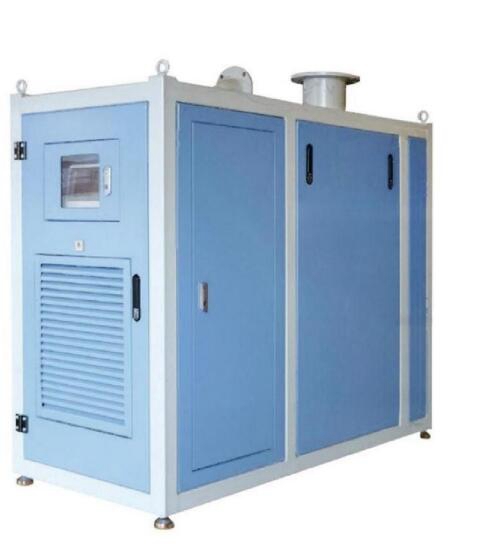

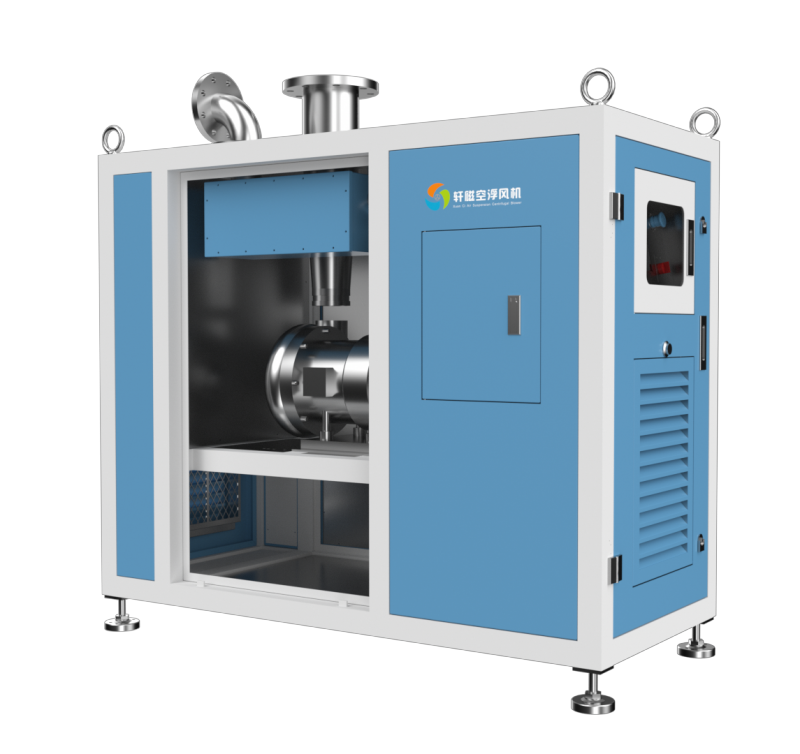

轩磁空气悬浮离心风机

产品介绍

轩磁空气悬浮离心压缩机

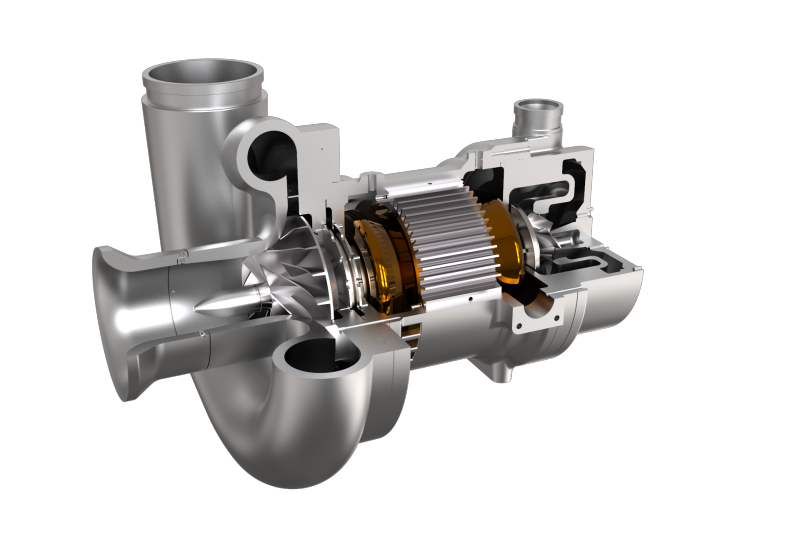

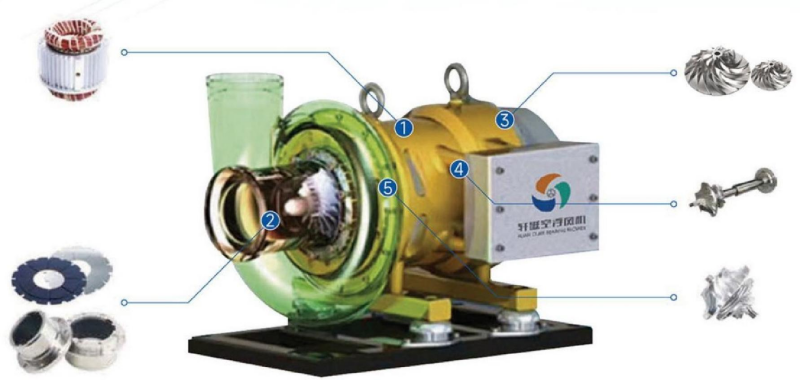

1、超高的永磁核心技术

永磁同步电机具有95%以上的高效率，与其他一般电机不同，具有良好的冷却效果。我们通过15年的电机设计经验研发了世界上更高效率，更稳定的PMMOTOR永磁同步高速电机。

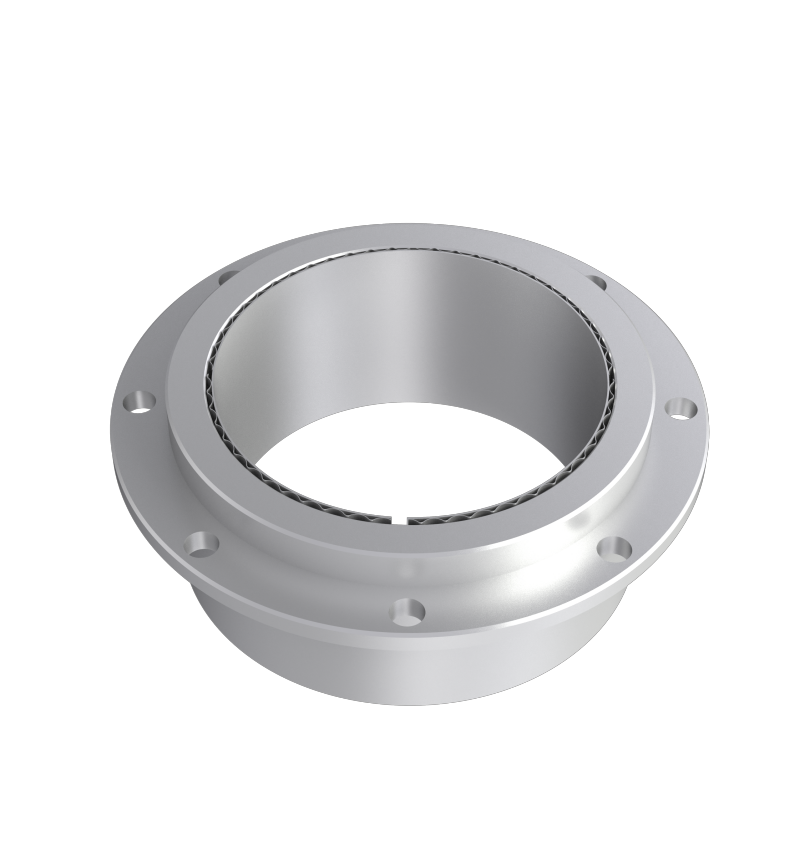

2、空气悬浮轴承技术

100%纯无油悬浮轴承，没有机械性的摩擦，使用寿命可达到半永久。无机械性噪音，无机械性震动，单纯的输送空气。2000年开始大量用于大中型工业机械当中， 其简单的构造相对油路轴承比较，在高温下能够稳定的启动，具备了永磁高速电机中更好的悬浮能力，又不需要复杂的传感器系统。

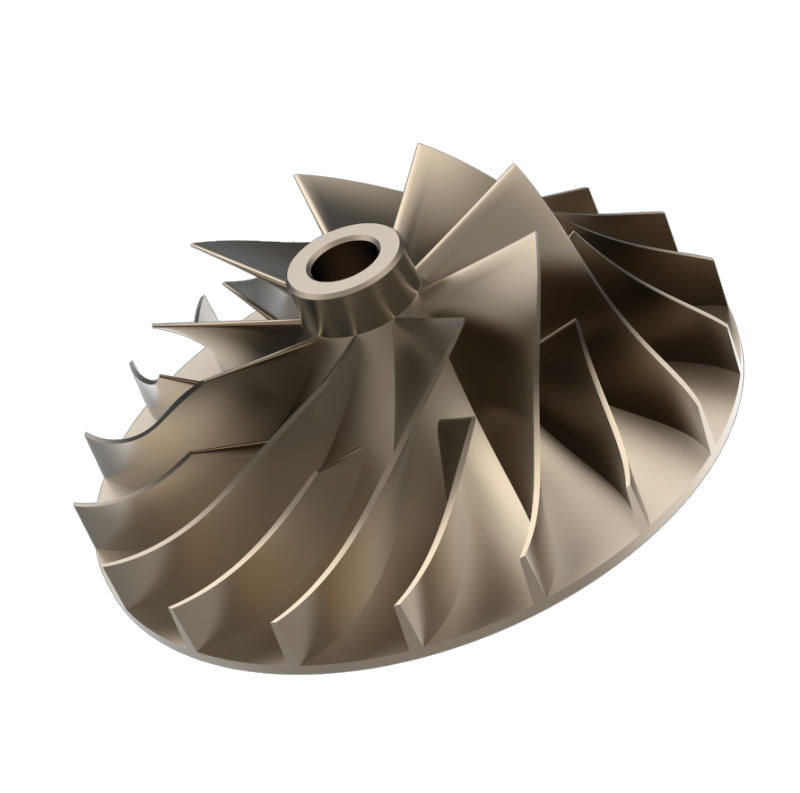

3、航空铝合金叶轮

采用高强度航空铝合金材质叶轮，设计精密度可达到0.001MM 保证运行高效率，表面 处理采用硬阳极等处理方法，在恶劣的环境中也能保持高效率运行。铝合金与其他材质比较属于非常轻的，适合空气悬浮轴承高速旋转中运用。

4、世界独创电机冷却技术

电机采用2段冷却构造系统冷却效果更加稳定，1段在电机的内部进行风冷，2段在电机的空气轴承组件和定子进行有效冷却，这样强力的2段冷却系统构造在我们的电机中不需要另外附属冷却设备(外部连接的强制冷却风扇等)。

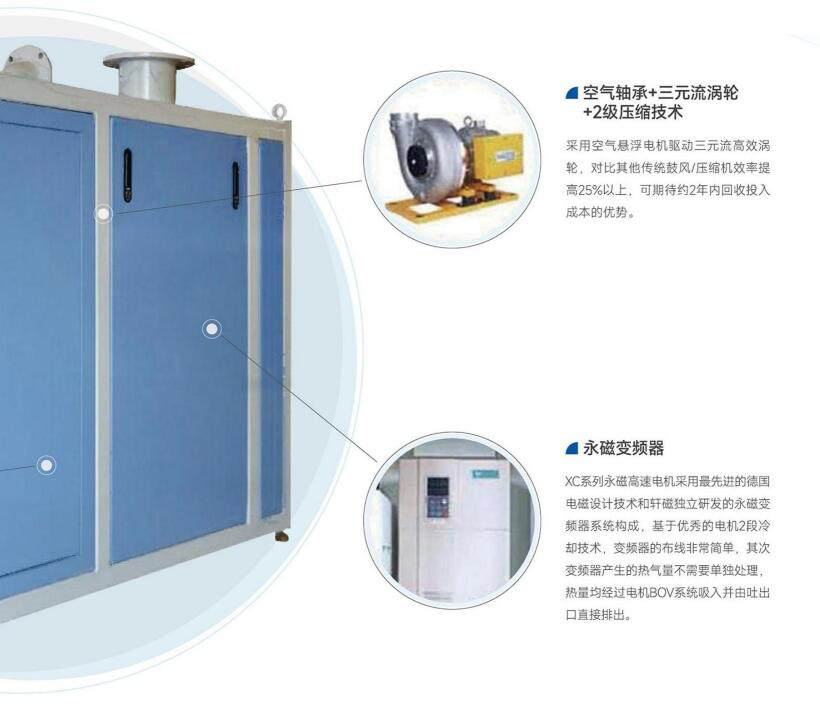

5、2级压缩技术

1.2KG以下压力采用1级空气压缩技术，1.2~4KG 压力采用2级空气悬浮轴承压缩技术，具有极高的效率。

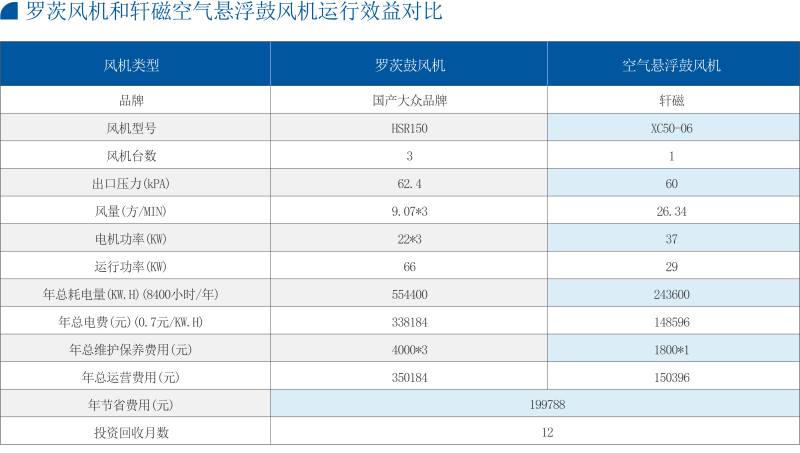

节能对比

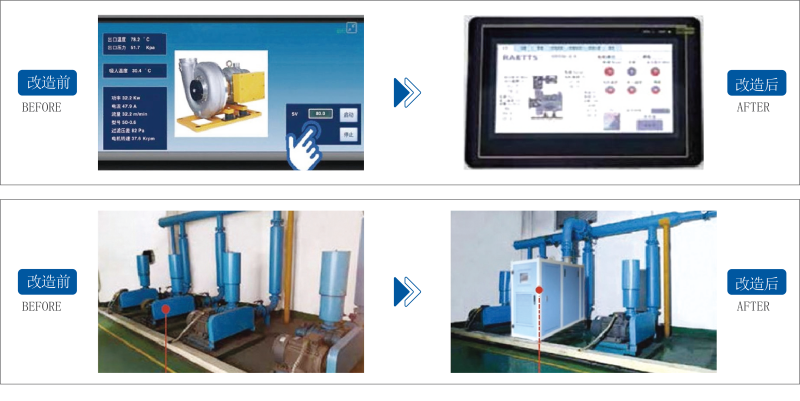

广州某污水处理站

厂区内拥有大型污水处理站，污水站的耗氧池采用传统的罗茨鼓风机进行曝气作业，以保证池中的生物反应顺利进行，达到污水处理的目的。

近年来，随着国家政策的变化和日益激烈的市场竞争，节能减排，降低生产成本成为了企业提高市场竞争的重要手段。客户前期在生产线喷码、套标吹干工艺上使用了轩磁的风力干燥系统，获得了很好的节能效果，了解到轩磁也在生产污水处理用的空气悬浮离心鼓风机，希望轩磁可以帮助客户实现更大的节能。

轩磁的技术人员上门进行了实地考察，客户现有污水站目前现状如下：现场罗茨风机参数：升压：58.8KPa, 流量：13.17m³/min,  功率22KW*4 台，3用1备，采用并联供气，3台工作能耗66KW。 轩磁空气悬浮离心风机采用最先进的三元流技术设计，单机最高点效率为87%。

轩磁空浮风机功率消耗计算

入口/出口温度

客户需求：

Qs=26.34m³/min,Pd=6,000mmaq(20.0℃)

理论上的功率消耗：

(Qs/60)*ps*Cp*Ts*((Pd/Ps)(1/3.5)-1)=21.8KW(78.5℃)

因此：

Qs=风量=26.3m³/min

Ps=风压=1.2043kgf/cm²

Cp=空气比热=1.0045kj/kg/k

Ts=入口风量=293.15k

Ps=入口风压=101.325kpa

Pd=动压=160.16kpa

nO= 总效率=0.7

Power Consumption:

总功率消耗=概念上的功率/总效率=31.1KW=41.7hp

电机功率消耗=总功率消耗*变频器消耗=29.8KW

轴功率=电机功率消耗*电机效率=28.3KW=38.0hp

轩磁最终选定型号为： XC50-06 37KW

总结

污水站安装1台轩磁空气悬浮鼓风机，拆除原有风机中的1台，采用1用3备，改造后采用轩磁空气悬浮鼓风机保守估计每年 可节约225,760元的电费开支，投资成本可以在12个月内全部收回，同时节约大量的人工维护成本，机房噪音降低到80分贝以下，符合最新环保部门要求的噪音排放标准。大大降低了工厂的运营成本，为企业在市场竞争中取得更大的优势。

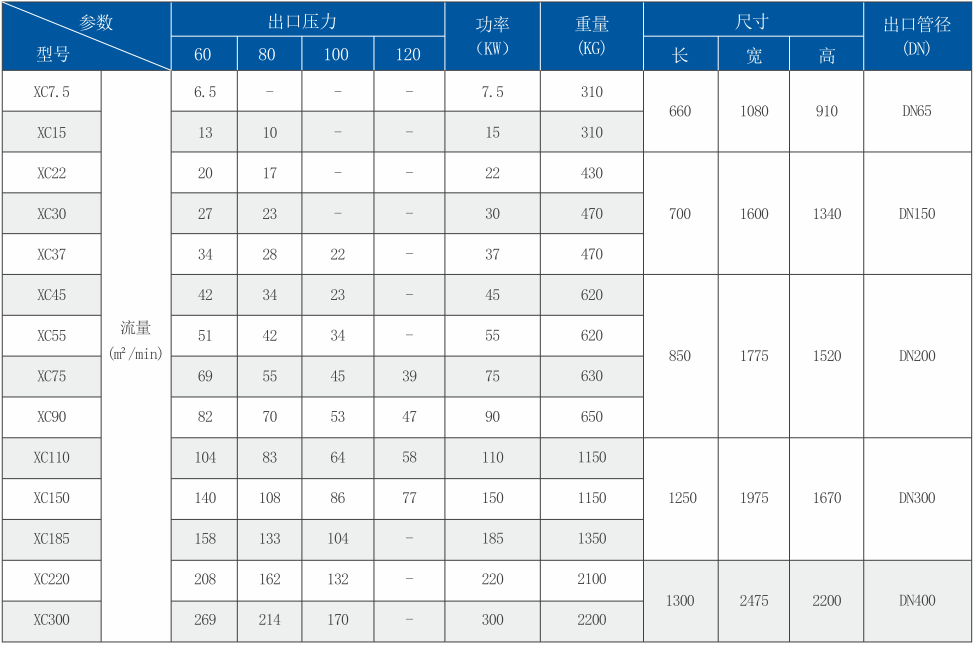

选型表

压缩机、鼓风机选型表

压缩机选型表

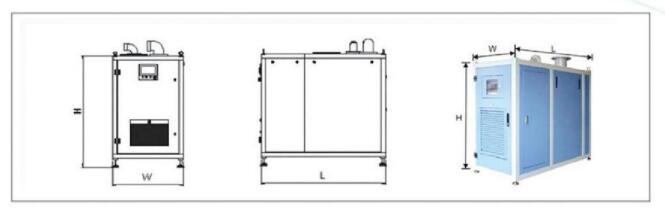

选型参数

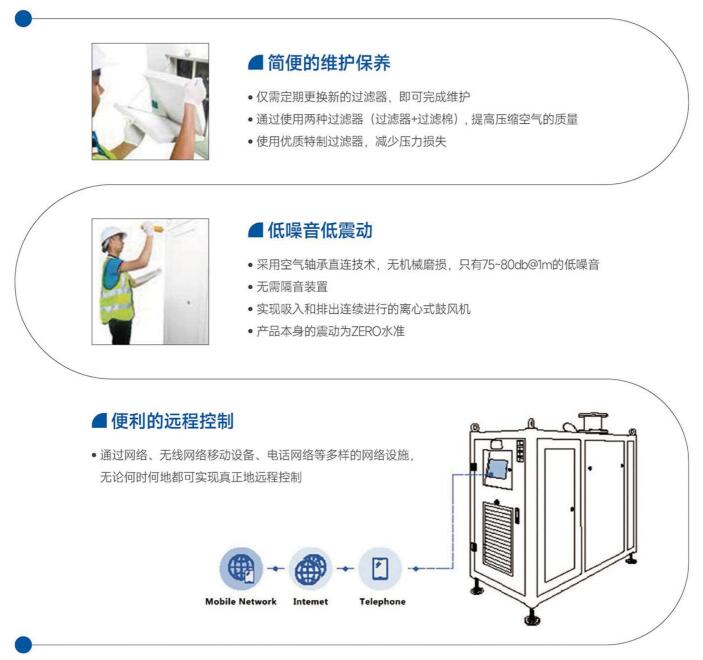

空气悬浮鼓风机的便利性

空气悬浮鼓风机的安装

即插即用，简便的安装方式

设备运行时几乎无振动，无需使用地锚也无需其他额外操作。

将设备放置在所需的地方连接电源及管道即完成安装。

水平支脚可在鼓风机下调节，便于调平和安装。

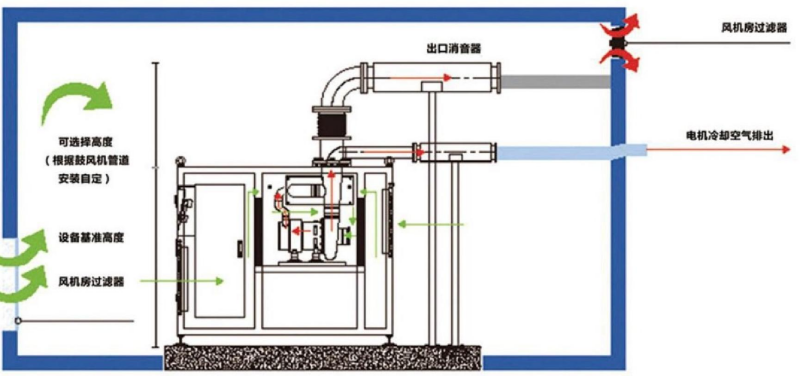

现场安装示意图(仅供参考)

强化通风

为防止鼓风机房温度上升，排气管道需做绝热处理

电机冷却空气通过管道排到室外

管道连接顺序：弹性接头一止回阀一弯头一出口消音器

在管道安装支持如下
